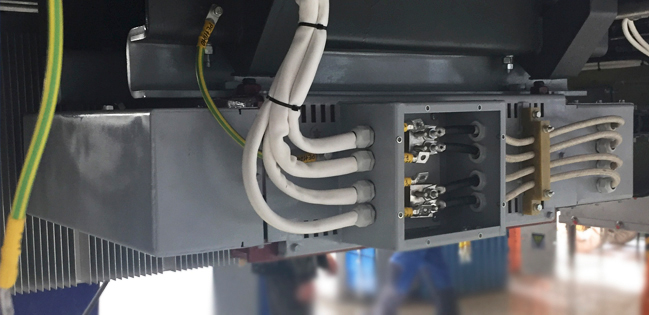

Дроссель сетевого фильтра ДФС-750-1100 У2 предназначен для работы в составе асинхронного привода для уменьшения пульсации тока, потребляемого от сети. Устанавливается на головных и промежуточных вагонах метрополитена серий 81-765/766/767 и серий 81-775/776/777.



Способ охлаждения
IC40
Степень защиты
дросселя - IP00
клеммной коробки IP54

Класс изоляции
Н

Климатическое исполнение
У

Категория размещения
2


Соответствуют ГОСТ 9219 и изготавливается по ТУ345671-004-4843750-2016.

В комплект поставки входят: дроссель, эксплуатационная документация.




Наименование параметров
Величина

Номинальное напряжение, В
750

Номинальный продолжительный ток, А
470

Максимальный ток, А
1100

Индуктивность при токе 1000 А, мГн
8

Масса, не более, кг
780

Габаритные размеры:

Длина, мм
1184
Ширина, мм
870
Высота, мм
390
